激光焊接技巧与焊锡技术的介绍

一、焊接物种类

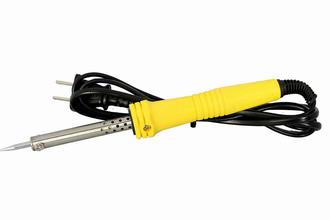

A.烙铁(俗称：辣鸡)

如专负责焊接电子元件,购买30-35W的烙铁便足够了.瓦数(W)越大代表烙铁的温度越高。一般30-35W烙铁的焊咀约有300 C的温度.开启烙铁后要等待约5分钟,焊咀才有足够温度。

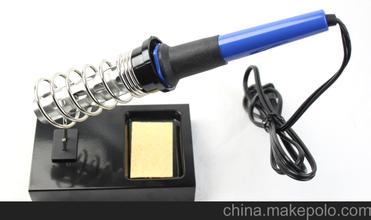

B.烙铁架
放置烙铁的金属架,已附有清洁焊咀的海棉,使用时,要注水在海棉上.烙铁预热后,请习惯在焊接前,焊咀要在海棉上清洁一下。

C.锡线
要购买含锡量60%或以上的优质锡线(另外40%是铅及其他杂质),普通锡线的溶点约180 C左右。在一般用途下,应购买直径0.5mm - 0.8mm的锡线。优质锡线做出来的焊点会反光闪亮；劣质的暗哑无光。

D.焊接常识
1.并非所有金属皆可以用锡焊接的.一般电子元件的"脚"都是用铁或铜制造,表面镀上一层镍,防止氧化(有些高级的更会镀银,甚至镀金),以上的金属皆可以用锡焊接,唯铝质却需要特殊加工后才能用锡焊接的。

2.焊接的原理是被焊金属需被加热至超过180度(锡线的溶点)后,点上锡线,锡便马上溶化成液态完全附在被焊金属表面上。

3.如被焊金属温度不足,锡便成半液半固状,便不能完全附在被焊物上,形成"假焊""虚焊"的情况。

4.所以说,不良的焊接主因是：被焊金属的温度未达锡线的溶点(180度)。

E.焊接实战
1.先检查底板的焊点及零件"脚"有没有氧化或污渍,如有请先清洁一下.底板可用橡皮擦(砂胶)清洁；零件脚可用小刀刮走污渍。

2.把零件插入,零件要平贴底板,尽量不要有多余的脚露出来。

3.反转底板见零件双脚.(零件有可能掉出来,所以通常先焊接矮的零件(如电阻),因可把它压在台面上,便不会掉出来了。

4.右手持烙铁,左手持锡线一起放在焊接点上。烙铁咀一定要接触底板焊点及零件脚,目的是把两者一起加热至超过180度.估计不需2秒,两者温度已达180度,锡线便马上溶化成液态,完全包围焊点。

5.锡量多少,完全凭经验.太多,容易形成圆珠状；太少,焊接不牢.最完美的是呈"金字塔"状,下图可见溶锡是团团的包裹著焊点及零件脚,并呈金字塔状。最后,把多余的脚剪掉,焊接完成。

6.焊接的时间一定要在5秒内完成.因为所有电子元件都非常怕热,尤其晶体管,二极管等随时因过热而损坏的,务必留意。

7.如焊接体积较大的金属物,有可能需加热超过5秒或更久,这时可更换瓦数较大的烙铁,如60W至100W,尽量习惯在5秒内完成焊接动作。

F.焊接电线到底板的技巧

1.电线及焊点先分别上锡.(非常重要的步骤,如不分别先上锡,两者是不容易焊合在一起的)

2.把两者焊在一起,期间不需再加锡。

二、试机概要：
一.完成焊接后,在接驳电源前,请先做足下列事项：

a.小心检查有没有错接零件.
1.电阻：尤其一些容易弄错的,例如100Ω(棕黑棕),容易与10KΩ(棕黑橙)或100KΩ(棕黑黄)
混淆,请小心核对清楚.
2.电容：比较简单,因数值已印在零件上,但要注意电解质电容的正负极,如错调正负极,电路仍
能工作,但这电容却很容易损坏. 3.二极管：留意极性,错调的结果是电路不能工作,甚至会烧毁零件.
4.三极管：留意极性,错调的结果是电路不能工作,甚至会烧毁零件.
5.稳压二极管：与二极管1N4148外型接近,小心看清印在管上的文字,并注意极性.

6.发光二极管：错调极性,LED不会发光,但不会损坏.
7.红外线接收二极管：若错调极性,有可能马上烧毁.
8.电源：非常重要,绝不能正负极错接,错调后果有可能烧毁零件. 9.扼流圈：CK-101内有一枚扼流圈,短脚要插放在底板有记号的位置上,如错调电路不工作.

b.小心检查焊点：

1.检查所有焊点有没有"假焊"现象!
2.检查焊点与焊点间有没有短路.

c.做足以上功夫后才可接驳电源.
1.留意电池是否有足够电量,有时新购回来的电池,也有可能电量不足.

三、电路不能正常工作,应怎办：
a.拔掉电源,重新检查.
b.检查电池电压.
c.怀疑焊点出问题,可加热烙铁,每一焊点再焊一次,期间可以不再加锡.
d.制作失败,通常是错接零件及焊接不良!零件本身已损坏的机会不高.
