通常认为热塑性焊接是不可逆的。少数工艺如感应焊接可生产可逆组装件。至于选择哪种方法应在制件没计初作出，因为焊接方法对制件设计的要求可能是重要的，且不同焊接方法同差别显蓍。

        热气焊接技术通常用来焊接塑料管，片或半成品制品而不是注塑成型制件。但许多热塑性模塑制件，特别是热塑性汽车盘是用热气焊接技术修复的，另外热气焊接有时用来制备塑料样模制件。

超声焊接

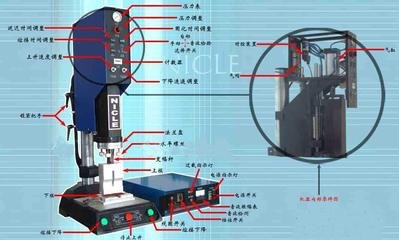

       焊接热塑性制件的最普通的方法是超声焊接。这种方法是采用低振幅，高频率(超声)振动能量使表面和分子摩擦产生焊接相连垫塑性制件所需的热量。(正弦超声振动)

       超声焊接在20-50kHz的频率范围内发生，其一般振幅范围为15-60um。在低达15kHz(较高振幅)的声频有时用于较大制件或较软材料。焊接过程通常在0.5-1.5s内发生。焊接工艺娈量包括焊接时间，焊头位置和焊接压力。超声焊接设备通常用来焊接中，小尺寸的热塑性塑料制件，而很大的制件可用多点焊接。

       超声焊接方法可根据焊接时间或焊缝位置(塌陷距离)或焊接能量控制。也对焊接压力和冷却时间提供附加控制。超声焊接设备一般不是在20kHz就是在40kHz频率下运行。20kHz装置更常用。

       接头设计：第一类即最常用的接头类型，在被连接表面的垂直方向上利用超声振动。对接和Z形接合归入这一类，适用于多数聚合物。第二类超声焊接接头包括与接头表面平行的振动，形成剪切状态。各种类型的剪切和嵌接归入第二类。能量控制嚣接点与无定形材料一起使用最佳，较大的能量控制嚣结可在一些不密闭的半结晶材料中应用。下面式件用一个粗糙或有纹理的表面改进。将会提高焊接质量，焊接强度和焊接完成的容易程度。其它许多有纹理的接头外形也是可行。溢料问题可通过把溢料污染槽引入接关设计中而降低，为安全，一般溢料槽设计至少10%的过度体积容量。

       紧压接头：为了使溢料形成的可能性最小，紧压接头设计的目的是阻挡熔体或将熔体保持在熔区内。紧压接头对半结晶的塑料材料如尼龙是有用的。因为接关结构更复杂，紧压接关所需的制件配合公差相对严格。与三角能量导向嚣焊接相比，较大的接头结构也需要附加振幅和焊接能量。制件找平 简单对接没有任何措施解决制件相互找平或对中。制件找平更适于用模塑定位销或双头螺完成。而z形接能自动找平，且在使用时耐拉伸且改进了搞剪切负荷性。并能消除外部溢料。槽舌接合不但提供了剪切强度而且提供了拉伸强度。这种接合是自对中的，接合区域的壁厚必须相对大以适应槽舌接合设计。另外，制件公差要求相对严。间隔加强筋改善了接头找平。接头号时，一般推荐使 用剪切接。需要高强度，高质量接碚的环形和矩形制件都用剪切接头。剪切接头号具有搭接制件壁部分，当接头被焊接和相互依次嵌入时，搭接部分产生公差和局部剪切。为了促进制件找平，接头包含了调节部分。为了集中熔融能量，一边上的阻碍物的顶角在初始接触面上降低。因为融化材料的温度在整个接触面上保持一致，制件被焊接时，两表面熔融均匀。深度为1.0-2.0mm的使用0.13-0.5mm范围内的公差值。为了防止在焊接过程中由于公差而产生的外部侧壁翘曲，垂直的制件应尽可能浅，但在一边用剪切制件改进的槽舌接头可与较深的拉伸制件一起使用，提供中壁接头，它使由于公差而产生的侧壁翘曲最小。斜坡接合具有30°-60°的角且应该在±1°内装配。为附加的熔区材料厚度增加的0.10-0.25mm的公差产生焊缝和溢料。当从功能或审美上不能接受溢料时，就使用收集器。带嵌入密封装置的焊接 用嵌入的弹性密封圈或韧性垫圈也可获得可靠的密封。如图7所示接头制件装有一个弹性环，以改善用超声焊接接合可达到的密封安全性，或在连续的周边焊接不可能的情况下使用。

超声铆焊

超声焊接的变异是超声铆焊。即把一个热塑性制件固定在另一个不同材料的制件上的方法。铆钉或凸台在底部应该 有十分大的半径或圆角，以防裂纹或熔融。为了集中超声能量，凸台的顶端应该设计成与焊头的初始接触最小。凸台顶部可以是平的或圆锥形的，半结晶或填充的聚合物以圆锥形的较佳。超声铆焊的完整性取决于铆钉和焊头之间的精确容量关系。

标准铆焊 直径在1.6-4.0mm这间的平头铆钉。刚性和柔性的不耐磨热塑性塑料推荐使用标准外形。
半球形铆焊 直径小于1.6mm的铆钉建议用在半球形铆焊上。对耐磨塑料是合适的。
溢流式铆焊 溢流式铆焊用在要求表面为平的或隆起的及锁信制件的厚度被允许使用的应用中。
空心铆焊 直径大于4mm的凸台或铆钉去芯后可生盲孔凸台。

当啮合制件中不允许有通孔时，超声焊接设备也能形成机械互锁。模制塑料铆钉（与用于铆焊的类似）和在啮合制件中的盲倒角可形成以公差为基础（假设带倒角的制件不融化）的真正的机械接合。

超声焊接的材料因素 超声焊接操作适合于多数热塑性材料。

1 无定形聚合物，特别是室温下外于玻璃态的无定形物，通常是焊接工艺的好的候选材料。玻璃态无定形聚合物具有良好的透射性能，允许用看近场和远场焊接技术成功焊接。当材料较软时，开定形材料的超声焊接就成问题。如：焊接高冲击ps将比焊接通用ps一般需要更多能量和附加振幅。

2 半结晶聚合物一般更难用超声能量焊接。增加由焊接体系发射的能量值（即增加振幅）；缩短焊头/制件接触面与接头接口间的距离;使用近场超声焊接技术;使用振幅高达0.05-0.15mm的焊头。这些高焊接振幅需要使用钛焊头。当需要高强度、密封组装时，剪切接头和斜坡接合对半结晶聚合物都适用。

3 焊接吸湿性聚合物：模塑后马上焊接制件（在它们仍是干燥时）；焊接前干燥制件；焊接前把制件存放在干燥器内。

振动焊接

振动焊接是摩擦焊接过程，其间被焊接的制件在压力下磨擦到一起直到生成的磨擦和剪切热量使头蚧面达到充分熔融状态。一旦熔融膜已经形成渗入到足够深的沓接区域，相对运动停止，在压力作用下焊缝冷却并固化。

振动焊接适用几乎所有的热塑笥塑料，往复运动方向上具有允许的无约束运动焊缝的制件，中型或大型制件。

振动焊接的材料因素与超声焊接类似：无定形材料比半结晶聚合物更适合采用振动焊接的类似。

环形振动焊接 可连接焊区尺寸与焊区到旋转轴的距离近似相等的制件。

线性振动焊接 用在允许一个方向上线性振动的成套制件上。

接头 当被连接的整个表面是平的或稍向平面外弯曲时，对制件来说振动焊接工艺是最理想的。

旋转焊接

旋转焊接用来连接具有旋转对称接合表面的制件，它属磨擦焊接工艺。是连接可大可小的圆柱形热塑性塑料制件的最有效的工艺。用旋转焊接技术组装的制件常常具有与周边垂直的连接板等特征。它的生要加工变量是相对剪切速率、焊接压力和焊接时间。旋转焊接的接头强度取决于材料、接头设计和所用的加工条件；多数热塑性塑料可达到强的气密封接焊缝。旋转焊接对透射性能不好的材料特别合适。

电磁焊接

电磁焊接材料一般是磁致旋光的填充聚合物，它是由和制件材料相同的聚合物或兼容的聚合物制造的。这种强磁性填充聚合物包括细分散的、微米尺寸的铁粒子、氧化铁粒子、不锈钢粒子或其它磁性物质，它们成为电磁能的靶子。按体积计算的强磁性粉的装填量通常少于15%当施加在制件上的力在焊接接头处产生剪切时，焊缝最结实。实际中最常用的接头是槽舌接头和Z形接合。感应焊接需要使 用具有附加成本的嵌入焊接材料，且很不适合与含有电磁敏感零件的制件。

本文章来自于佛山中恒三禾激光：www.zhshjg.com
